灯具上的DMX512协议及诠释
- 宣布时间： 2021-12-28
- 所属分类： 行业知识
- 浏览次数：
DMX512协议
1.协议简介
DMX是Digital MultipleX的缩写，，意为多路数字传输 。。DMX512 控制协议是美国舞台灯光协会(USITT)于1990年宣布的灯光控制器与灯具装备举行数据传输的工业标准 ，，全称是 USITT DMX512(1990) ，，包括电气特征、 数据协议、 数据名堂等方面的内容 。。
2.电气特征和物理层
2.1.电气特征
DMX512接纳EIA-485标准 。。
发送端：逻辑“1”以两线间压差+(2～6)V体现；；；
逻辑“0”以两线间压差为-(2～6)V体现；；；
吸收端：A比B高200mv以上即以为是逻辑“1”；；；
A比B低200mv以上即以为是逻辑“0” 。。
2.2.拓扑结构

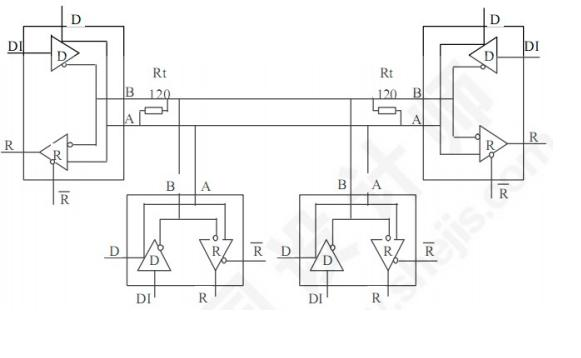

如图1所示为EIA-485电路拓扑结构，，一条EIA-485数据链路包括一个差分线驱动装备(D)和多个差分吸收终端(R) 。。
图1基于485的 DMX512拓扑结构
2.3.DMX512 端口及数据链路
由于是接纳485差分信号传输，，因此DMX512端口一般接纳3针或5针接口，，相对应的导线则为1对或2对双绞线，，导线同时应接纳箔片或编织筛包裹 。。XLR针口分配如下表1所示，，其中辅助数据链路可以不必 。。
作用 | 标准中针的界说 | DMX512功效 |
公共地 | 1 | 屏障地 |
主要数据链路 | 2(黑) | 数据1- |
3(白) | 数据1+ | |
辅助数据链路 | 4(绿) | 数据2- |
5(红) | 数据2+ |
表1 DMX512端口信号分配
基于EIA-485传输距离理论上可以抵达1200m，，建议控制在800m以内，，若要加长传输距离，，则需思量中继器 。。DMX512数据链路的终接方式应消除信号环路和信号反射，，否则可能导致准确设计的系统泛起误操作 。。接纳结终端电阻的方式可以消除信号反射，，DMX512标准要求，，终端电阻应放置在数据+和数据-信号针之间，，阻抗规模120Ω+5%~120Ω-10% 。。
DMX512协议是一种基于主从式的协议，，能够顺应一对多的灯光控制系统 。。该协议虽然能把差别厂家产品毗连起来并实验控制，，但由于只能单向传输，，控制台与被控装备之间无法实现真正的信息交互，，被控装备只能被动地吸收控制台的控制信息，，被控装备自身的状态信息不可反馈到控制台 。。该协议要求控制台必需提前为被控制装备分配好地点，，以便被控制装备能够准确无误地吸收控制指令 。。但由于信息帧结构中没有传输地点，，因此若是某一帧信号由于滋扰等原因导致在传输中泛起过失，，那么此帧后面的所有信息均将泛起误传，，同时信息蜕化伍，，灯具不可回馈蜕化信息，，这是限制基于DMX512协议的装备生长的主要原因 。。
